ในบทความนี้จะอธิบายวิธีการติดตั้ง Cisco vIOS ซึ่งเป็น Virtual Switch และ Virtual Router เอาไว้หรับสำหรับแลปบนโปรแกรม Network Simulator เช่น EVE-NG, GNS3 ซึ่งในบทความนี้ จะแสดงวิธีการติดตั้ง Cisco vIOS บน EVE-NG มีขั้นตอนต่างๆ ดังนี้
Companent ต่างๆ ที่ใช้ในการทำติดตั้ง
- VMware Workstation Pro15
- EVE-NG
สามารถดาวโหลดเว็บไซต์ https://www.eve-ng.net/index.php/download/#DL-COMM - vIOS
สามารถดาวโหลดได้จาก https://drive.google.com/drive/folders/1pHrVfsLKB_uA8ya95i3vME_ZZkgkScZ- - Win SCP (โปรแกรม SFTP Client)
สามารถดาวโหลดได้จาก https://winscp.net/eng/download.php
วิธีการติดตั้งมีดังนี้
- ติดตั้ง EVE-NG
การติดตั้ง EVE-NG มี 2 รูปแบบ การติดตั้งบน Virtual Machine และการติดตั้งบน Ubuntu Server
สามารถอ่านวีธีการติดตั้งได้จากเว็บไซต์ของ EVE-NG ดังข้อมูลด้านล่างนี้
– การติดตั้งบน Virtual Machine : https://www.eve-ng.net/index.php/documentation/installation/virtual-machine-install/
– การติดตั้งบน Ubuntu Server(Bare-Install) : https://www.eve-ng.net/index.php/documentation/installation/bare-install/
คู๋มือการติดตั้งที่ EVE-NG ทำไว้ค่อนข้างจะละเอียด สามารถทำตามแต่ละขั้นตอนตามคู่มือได้เลย - อัพโหลดไฟล์ vIOS ไปบน EVE-NG
– บน EVE-NG จะทำตัวเองเป็น SFTP Server ทำให้เราสามารถอัพโหลดไฟล์ ขึ้นไปบน Server ได้ ผ่าน SFTP Client

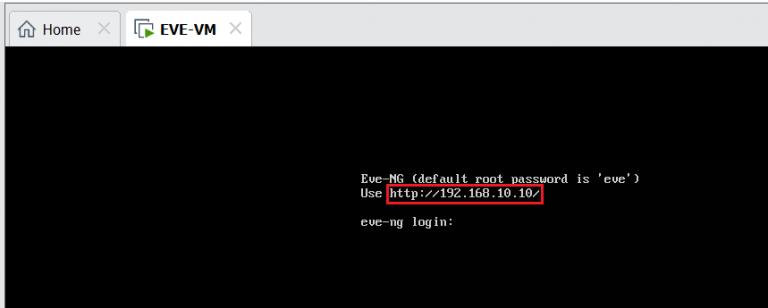

– ตรวจสอบ IP Address ของ EVE-NG

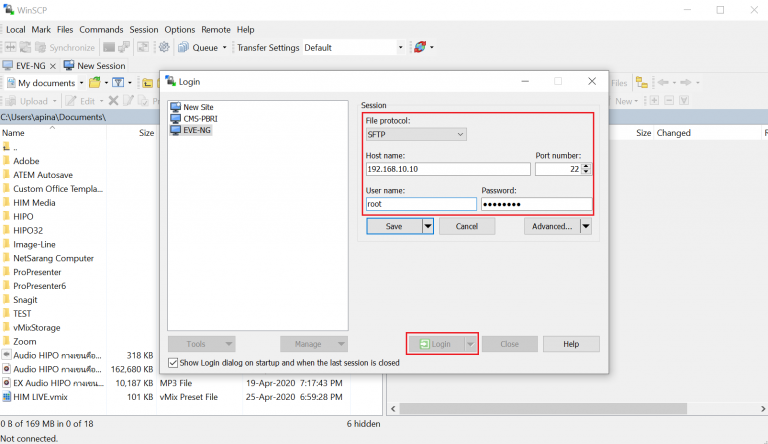

– ใช้โปรแกรม SFTP Client เข้าไปที่ IP Address ของ EVE-NG

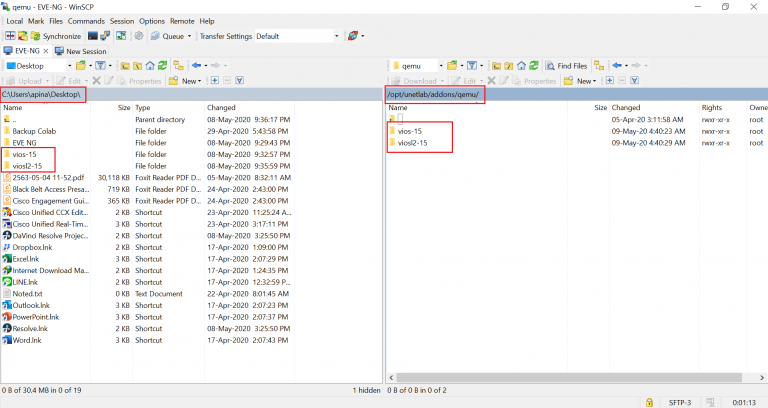

– อัพโหลดไฟล์ vIOS จากเครื่องคอมพิวเตอร์ ไปบน File Server ของ EVE-NG โดย อัพไปที่ PATH : /opt/unetlab/addons/qemu/
3. ตรวจสอบการติดตั้ง
– Login เข้าใช้งาน EVE-NG ผ่านหน้าเว็บ และสร้างแลป Sheet ขึ้นมา

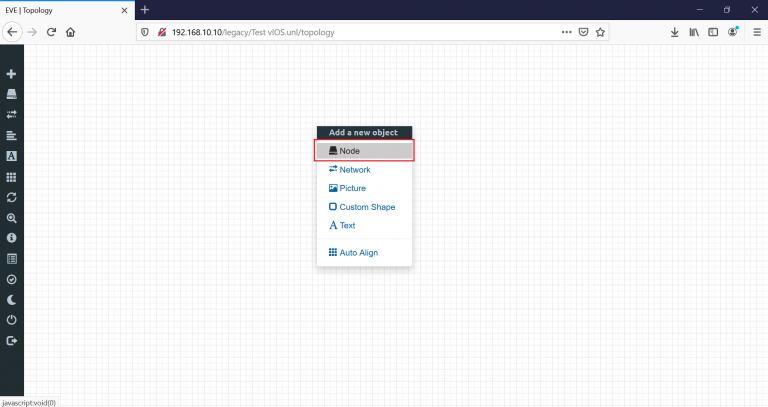

– คลิกขวาเลือก Node

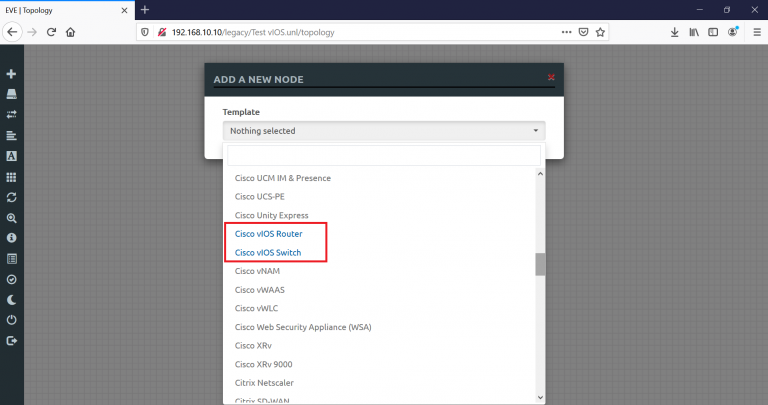

– จะเห็นว่า vRouter และ vSwitch เพิ่มขึ้นมาบน EVE-NG และสามารถใช้งานได้แล้ว

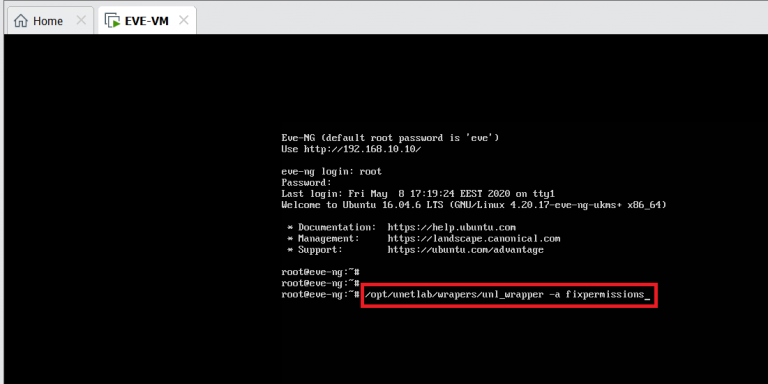

**วิธีแก้ หาก EVE-NG ไม่แสดง vIOS ที่เรา Add ขึ้นไป ให้ไปที่ หน้า Terminal และใช้คำสั่ง
/opt/unetlab/wrappers/unl_wrapper -a fixpermissions
และจากนั้นเข้าไปตรวจสอบอีกครั้ง
