ในบทความนี้ จะแสดงวีธีการ Add SIP Phone หรือ Third-party SIP Phone เข้ามา Register เพื่อใช้งานผ่าน Cisco Unified Communications Manager (CUCM) และ CUCM จะทำหน้าที่เป็น SIP Server ในการจัดการสายต่าง ๆ ที่โทรหากัน ซึ่งจะแสดงวิธีการ Add Hard Phone โดยใช้อุปกรณ์ของ Yealink และ Soft Phone โดยใช้โปรแกรม MicroSIP มีวิธีการต่าง ๆ ดังนี้
1. สร้าง User

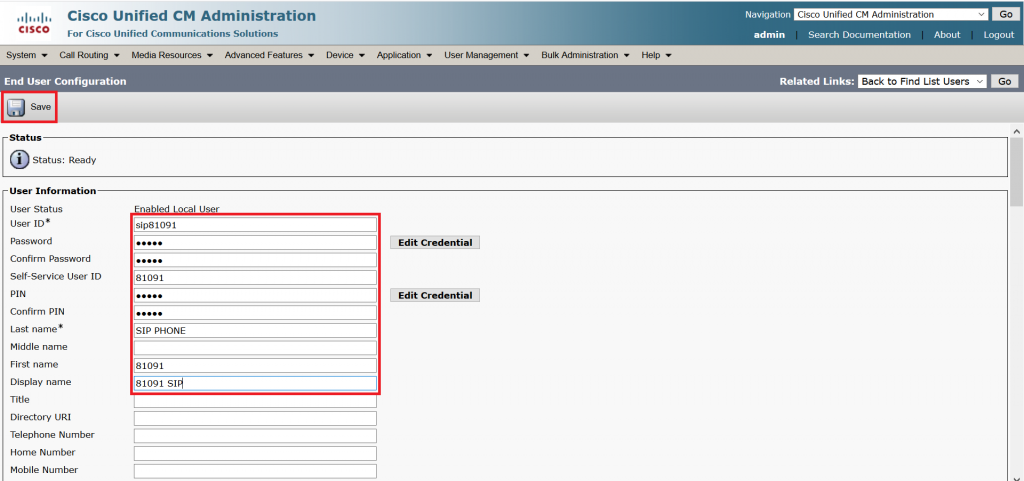

Step 1 : ไปที่ User Management >> End User >> Add New
Step 2 : ใส่ข้อมูลของ User ตามตัวอย่างที่แสดงในรูป
Step 3 : กด Save
2. สร้าง SIP Phone บน CUCM
Step 1 : ไปที่ Device >> Phone >> Add New

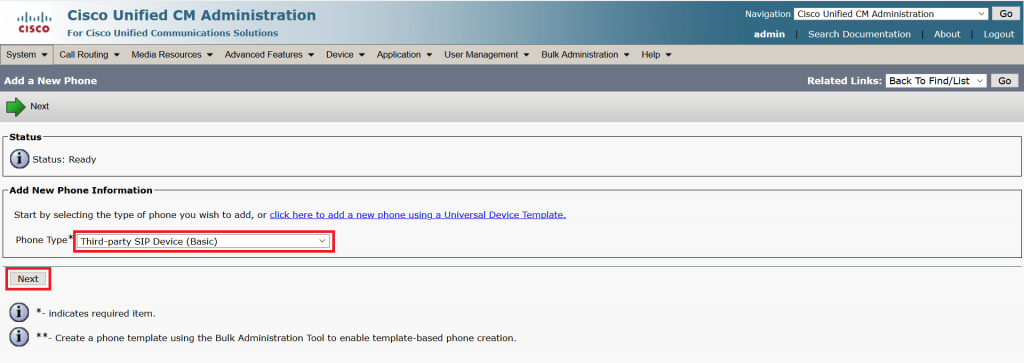

Step 2 : เลือก Phone Type เป็น Thrid-Party SIP Device(Basic)

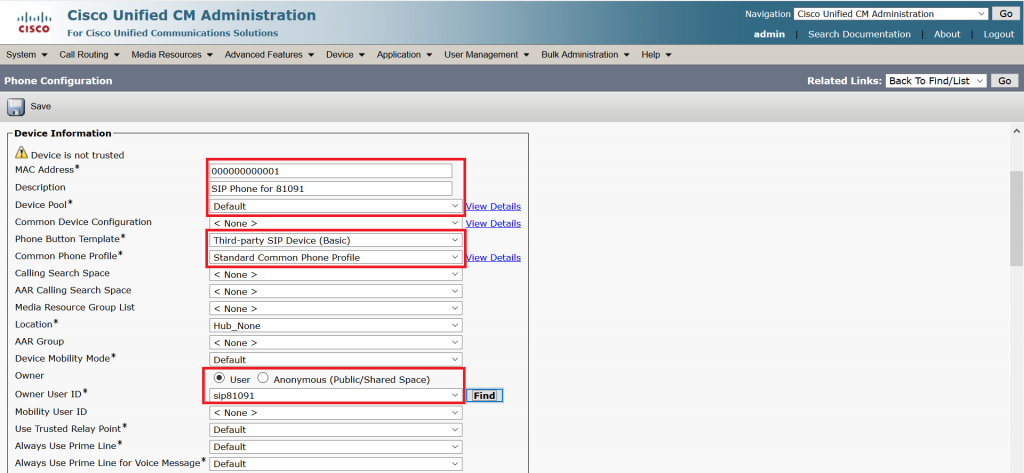

Step 3 : กรอกข้อมูลโทรศัพท์ ดังนี้
-
- Mac Address : ใส่ MAC อะไรก็ได้ (ใส่ไว้เป็น Dummy เท่านั้น)
- Phone Buttom Template : เลือก Third party SIP Device(Basic)
- Common Phone Profile : เลือก Standard Common phone profile
- owner : เลือก User ที่สร้างในขั้นตอนที่ 1

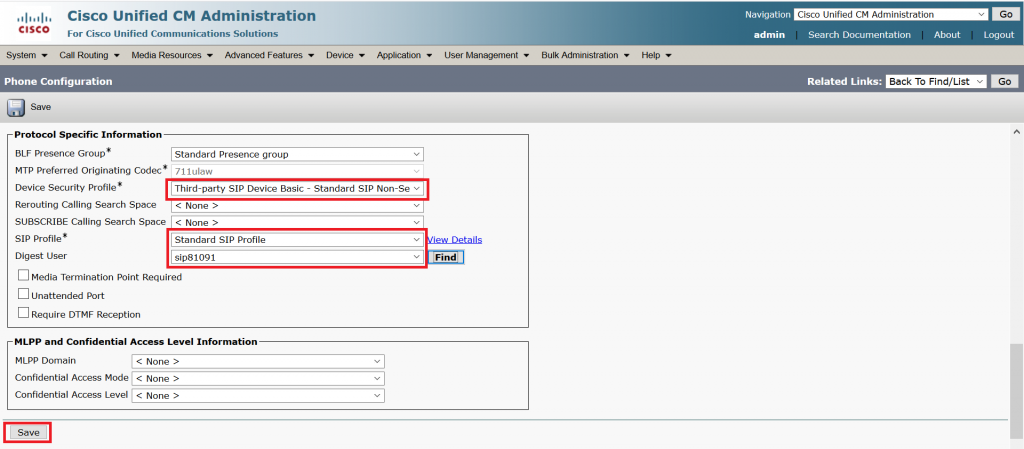

- Device Security Profile : เลือก Third-party SIP Device Basic – Standard SIP Non-Security Profile
- SIP Profile : เลือก Standard SIP Profile
- Digest User : เลือก User ที่สร้างในขั้นตอนที่ 1
Step 4 : กด Save

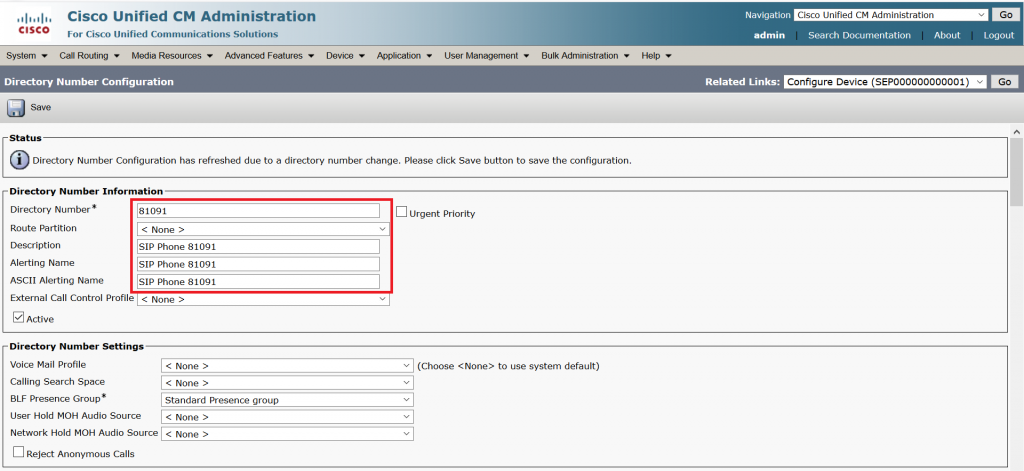

Step 5 : Add Phone Number (Directory Number – DN)
-

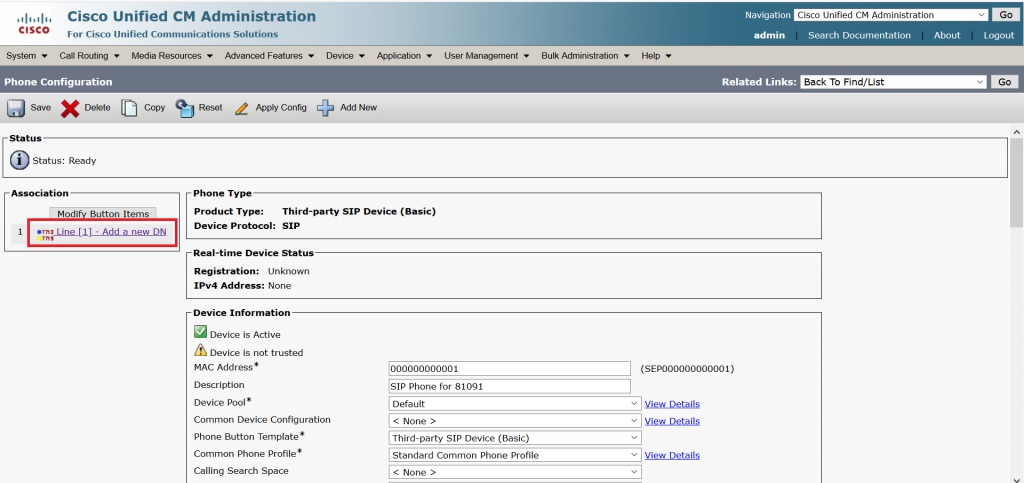

- ไปที่ Add a new DN
-

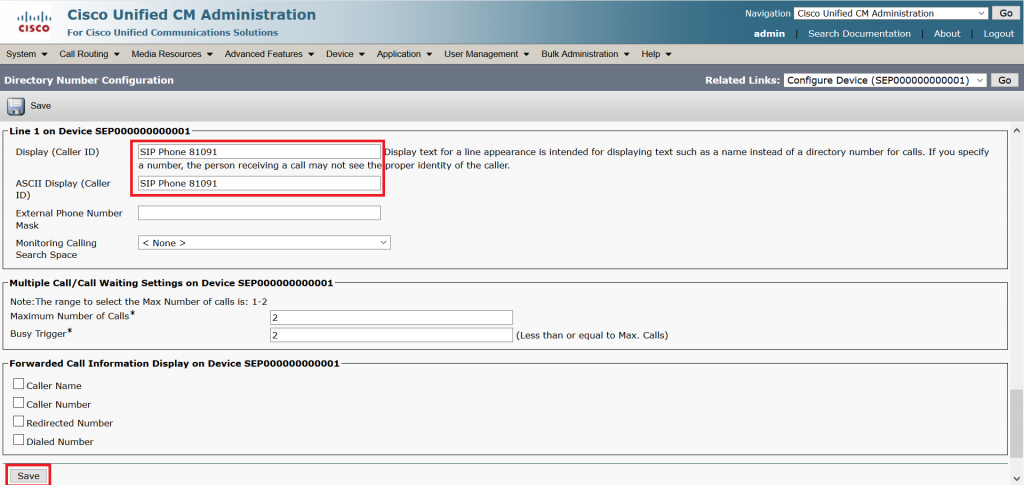

- ใส่ DN และข้อมูลต่างๆ ของเบอร์นี้
Step 6 : กด Save
3. กรอก Account Profile บน SIP Phone
ในบทความนี้ จะแสดงวิธี Register SIP Phone 2 แบบนั้นคือ Yealink IP Phone กับ Micro SIP (Soft-Phone)
3.1 Regiser Yealink to CUCM

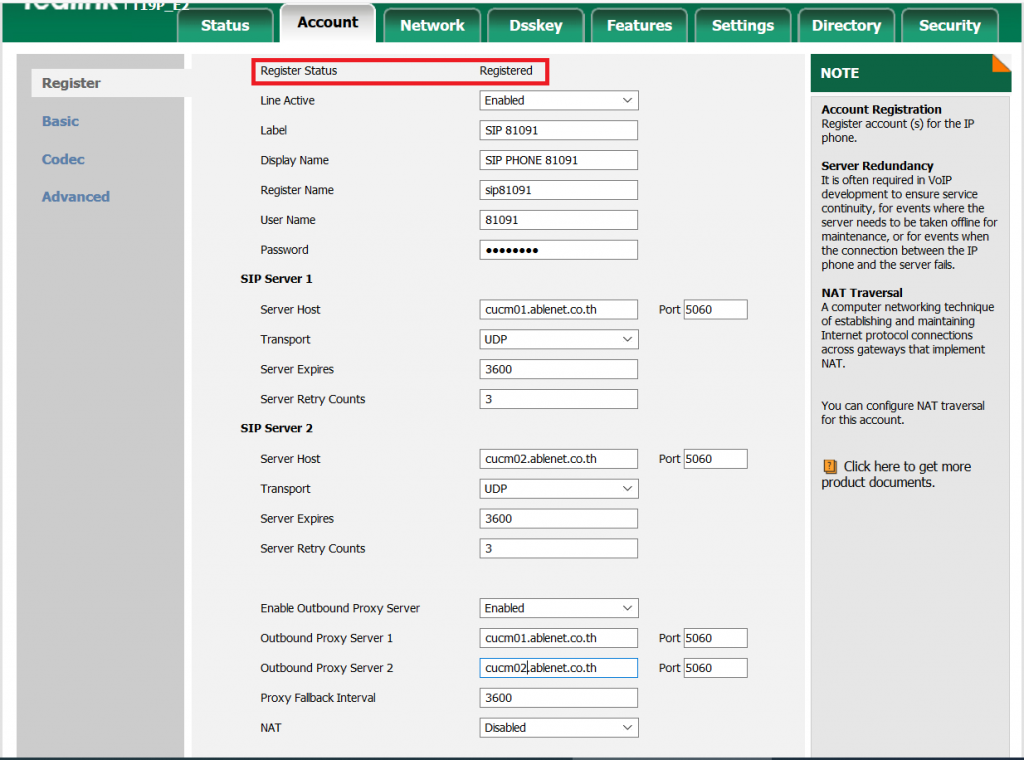

Step 1 : เข้าไปที่ IP Address ของ Yealink และกรอกข้อมูลต่างๆ ดังนี้
-
- Label คือ ชื่อของ Phone เครื่องนี้ กรอกข้อมูลได้ตามต้องการ
- Display Name คือ ชื่อที่แสดงบนโทรศัพท์เครื่องนี้
- Register Name คือ User ID ที่สร้างในขั้นตอนที่ 1
- User Name คือ หมายเลขโทรศัพท์ หรือ Directory Number – DN
- Password คือ รหัสผ่านของ User ID ที่สร้างในขั้นตอนที่ 1
- SIP Server1 / Server2 คือ FQDN หรือ IP Addess ของ CUCM Publisher และ Subcriber
- Outbound Proxy Server1 / Server2 คือ FQDN หรือ IP Addess ของ CUCM Publisher และ Subcriber
Step 2 : กด Confirm และหากข้อมูลถูกต้อง โทรศัพท์ จะอยู่ในสถานะ Registerd
3.2 Register MicroSIP to CUCM
MicroSIP คือ Software SIP Phone สามารถดาวโหลด มาติดตั้งได้ฟรี บนคอมพิวเตอร์ และสามารถ Register เข้า CUCM ได้ โดยมีรายละเอียดดังนี้

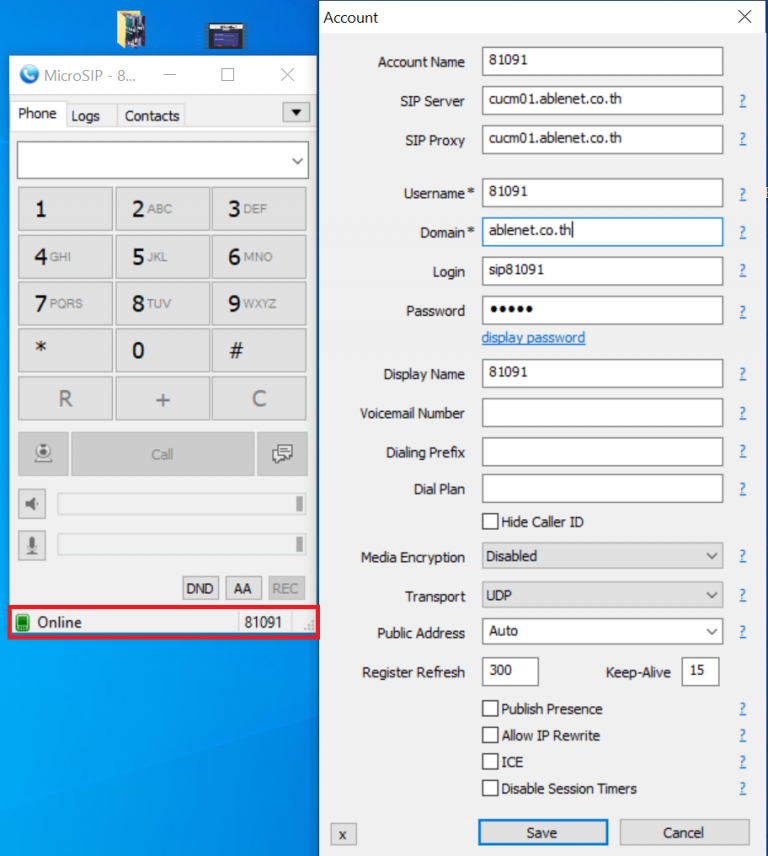

Step 1 : เปิดโปรแกรม MicroSIP และกรอกข้อมูลดังนี้
-
- Account Name คือ หมายเลขโทรศัพท์ หรือ Directory Number – DN
- SIP Server และ SIP Proxy คือ FQDN หรือ IP Addess ของ CUCM Publisher
- User Name คือ หมายเลขโทรศัพท์ หรือ Directory Number – DN
- Domain คือ Domain Name เดียวกันกับที่ ถูกใช้อยู่บน CUCM
- Login คือ User ID ที่สร้างในขั้นตอนที่ 1
- Password คือ รหัสผ่านของ User ID ที่สร้างในขั้นตอนที่ 1
- Display Name คือ ชื่อที่ต้องการให้แสดงบน MicroSIP

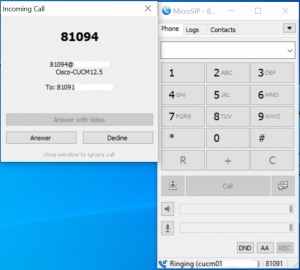

Step 2 : กด Save และหาก Register สำเร็จ MicroSIP จะอยู่ในสถานะ Online
3.3 ตรวจสอบสถานะของ Device บน CUCM

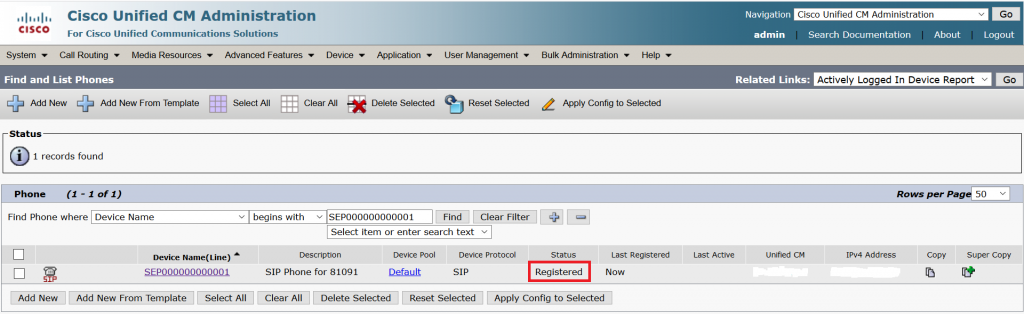

ไปที่ Device >> Phone >> หากข้อมูลถูกต้อง โทรศัพท์ จะอยู่ในสถานะ Registered

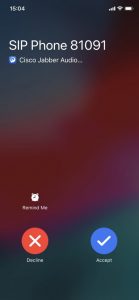

3.4 ทดสอบโทรจาก SIP Phone ไปที่ Cisco Jabber
